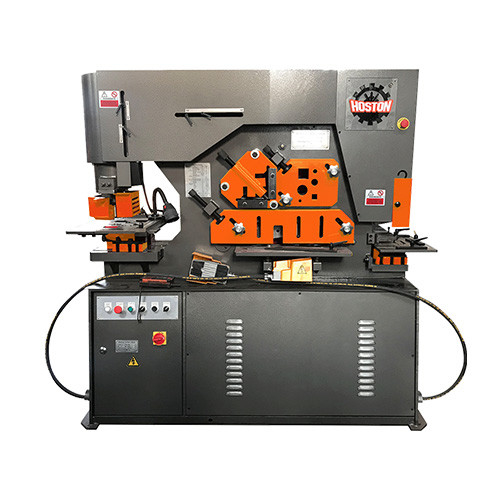

CNC Hidrolik Demir İşçi Makinesi HIW-90
- Hidrolik Demirci'miz hidrolik şanzıman kullanıyor.
- Düz çelik, kare çelik, yuvarlak çelik, açı çelik, kanal çelik ve I kiriş kesmek, yumruklamak, ölçekli çelik kesmek için kullanılabilir.
- Metal tıraş, yumruklama, plaka tıraş, bükme vb. gibi çoklu işlevleri entegre eden bir makine aracıdır.
|
Model
|
HIW-60/D |
HIW-90/S/D |
HIW-120/S/D |
HIW-160/S/D |
| İşleme Kapasitesi (KN) |
600 |
900 |
1200 |
1600 |
| Malzeme germe dayanıklılığı ((Mpa) |
≤ 450 |
≤ 450 |
≤ 450 |
≤ 450 |
| Ram Stroke ((mm) |
80 |
80 |
80 |
80 |
| Hız sayısı ((zaman/dakika) ((mm) |
8-22 |
8-22 |
8-22 |
8-22 |
| Boğaz Derinliği ((mm) |
300 |
355 |
400 |
600 |
| Kesme açısı |
7° |
8° |
8° |
8° |
| Yassı Kırkma |
Max. Kırkma Kapasitesi
(kalınlık*genişlik) ((mm)
|
16×250 |
20×330 |
25×330 |
30×355 |
| 8×400 |
10×480 |
16×600 |
20×600 |
| Profil Çelik Kırpma |
Kare Bar ((mm) |
40 |
45 |
50 |
55 |
| Yuvarlak Bar ((mm) |
45 |
50 |
60 |
65 |
| C kanalı ((mm) |
126 |
160 |
200 |
280 |
| I ışın ((mm) |
126 |
160 |
200 |
280 |
| Köşe Kırmacılığı |
90° Kırkma (mm) |
120×10 |
140×12 |
160×14 |
180×16 |
| 90° Kırkma (mm) |
70×8 |
70×10 |
80×7 |
80×10 |
| Çukur yumruklama |
Max, Capaciy'e yumruk at.
(diametre*kalınlık) ((mm)
|
25x16 |
30×20 |
35×25 |
38×30 |
| Motor |
4 |
5.5 |
7.5 |
11 |
| Boyut ((mm) |
1650×800×1780 |
1950×900×1930 |
2350×980×2100 |
2680×1060×2380 |
Standart Serisi:
Sadece bir operatör bu makine üzerinde çalışabilir.
Bir pompa, bir motor ve bir valf dahil olmak üzere bir standart birim setiyle.
El sıkıştırma
Sıcaklık soğutma sistemi olmadan
S serisi:
Bu makineyi sadece bir kişi kullanabilir.
Bir pompa, bir motor ve bir valf dahil olmak üzere bir standart birim setiyle.
El sıkıştırma
Köşede ve plaka kesme istasyonunda otomatik sıkıştırma sistemi
Sıcaklık soğutma sistemi
D serisi:
Çift işçi demirci (iki operatör aynı anda makine üzerinde çalışabilir anlamına gelir)
İki pompa, iki motor ve iki valf içeren iki set hidrolik birimle.
Köşede ve plaka kesme istasyonunda otomatik sıkıştırma sistemi
Sıcaklık soğutma sistemi
Standart fonksiyonlar:
Çakma; Açı, C-kanal Çakma; H-parça Çakma
Köşel kesme; yuvarlak çubuk kesme; kare çubuk kesme; düz çubuk kesme; köşe mitre kesme
Çentikleme;
İsteğe bağlı fonksiyonlar:
Boru notlaması
Boru yumruklama
Fren basın.
Açı Eğme
Radius Köşeler
Köşeleri yuvarlamak
İki taraflı yuvarlama
Bir şey yok.
C kanalı birleşimi
I-döşek kesici
Kanal kesimi
 |
|
Bıçaklama istasyonu
- Çeşitli yumruklama ihtiyaçları için tam bir yumruk ve ölçek yelpazesi mevcuttur.
- Hızlı darbe alet değişimi için hızlı değişim tutma fıstık sistemi.
- Görünürlük, güvenlik ve kullanım kolaylığı için düşünceli bir şekilde tasarlanmış bir striptizci.
- Tüm modellerde standart olarak ölçek ve ölçüm durakları bulunan büyük bir 2 parçalı masa bulunmaktadır.
- Deformasyonu en aza indirmek için çeşitli açıklıkların değiştirilebilir plakaları ile stripper tüm modellerde standarttır
|
|
Düz çubuk tıraş istasyonu
- Özellikle işlenmiş üst bıçağı, minimum çarpıtma ile temiz bir kesme sağlar.
- Alt bıçağın dört kullanılabilir kesme kenarı vardır.
- Çeşitli derecede açı flensinde mitre kesimi.
- Kolayca ayarlanabilir.
- Doğru konumlandırma için kılavuzlu destek masası.
|
|
|
Köşeli Kırpma İstasyonu
- Malzeme kaybı olmayan ve en az deformasyonu olan tek kesme.
- 45° metre kesimi kolay ve temiz.
- Dört kullanılabilir kesme kenarı olan sabit bıçaklar.
- Küçük veya büyük açılarda en iyi sonuçlar için hareketli bıçaklardaki seçilebilir köşe yarıçapları
|
|
Çubuk Kırma İstasyonu
- Çeşitli boyutlardaki kare çubuk kesme ve yuvarlak çubuk kesme için bir tutma.
- Çoğu model için isteğe bağlı kanal ve bölüm çubuğu kesme aletleri mevcuttur.
|
|
|
Çentikleme İstasyonu
- Yassı çubukların ve açıların kazınması için ideal.
- Maksimum güvenlik ve görünürlük için elektrikle kilitli güvenlik çubuğu.
- Kesin konumlandırma için durakları olan ölçüm tablosu.
|
