Ss 3 Roll Plate Rolling Machine Üreticileri Eğme Mekanik Simetrik W11-20×2000

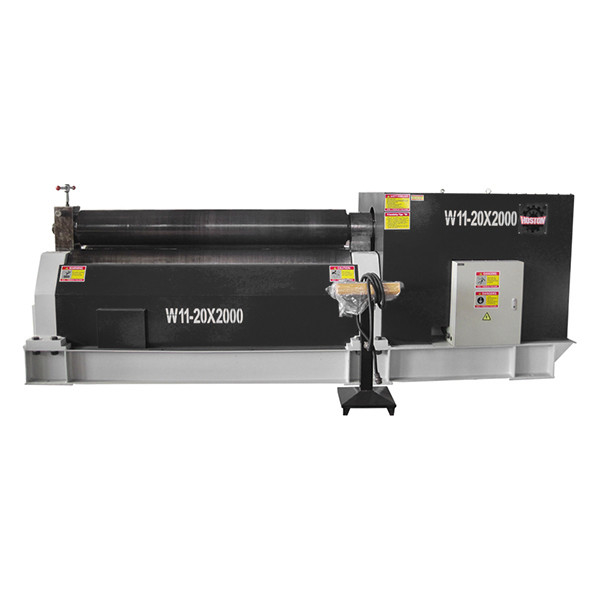

W11 3 tekerlekli mekanik simetrik levha yuvarlama makinesi W11-20×2000

1. Alt makara, ana motor tarafından ana redüktör aracılığıyla tahrik edilir. Ana redüktör çıkış ocağı, bir takım vites tekerleği aracılığıyla iki alt makaraya aktarılır.Rol sürüş yönü ana motor tarafından değiştirilmiştir.
2. Üst ruloun yükselme hareketi, yardımcı redüktör aracılığıyla yardımcı motor tarafından gerçekleştirilir.sol ve sağ rulo rulman altında solucan ve solucan tekerleğini otomatik olarak hareket ettiren, solucan tekerleğine sabitlenmiş çelik tel fındığı yapar ve buna göre top rulman vidalarının yukarı ve aşağı hareketleriyle tamamlanır.
3. Döner silindir tamamlandıktan sonra boşaltma cihazı kullanılır. Sol rulman koltuğundan ayrılmadan önce, üst ruloyu standart yüksekliğe yükseltir.ve üst rulo altındaki denge çekme çubuğu ile üst rulo durdurmak. Daha sonra eğimli rulman koltuğundaki iğne çubuğunu çıkarın, eğimli rulman koltuğunu çevirin, daha sonra sarmal ürün üst rulonun bir ucundan çıkabilir.
4. Ana bileşenler şunlardır: üç 45 çelik dövme silindir, HRC3545, destek çerçevesi kaynaklanmıştır, kaynaklandıktan sonra işlenir, alt palet kaynaklı bir parçadır.Top rulman vida ve solucan gear 45 çelik dövme parçaları vardır.
5. Elektriksel parçalar ünlü bir cihazı benimsiyor, istikrarlı performans, dayanıklı, güvenli ve güvenilir, kolayca çalışır.

W11 3 rulolu mekanik simetrik levha yuvarlama makinesi

Çalışma prensibi

Yapı Tarzı

Makinenin yapı biçimi 3 rulo simetriktir. Üst rulo iki düğme rulolarının merkezi konumundaki yükselme hareketini yapar. Döşeme kuruşu ve solucan dişli ile aktarılır.İki düğme ruloları ana sürücü rulolar. Onlar vites kutusunun çıkış vitesi ve düğme rulo arasındaki ağ ile döner ve bükme plaka için tork sağlar.
